电子秤芯片--CSU18MX88

CSU18MX88 是一个带 24bit ADC 的 SOC，内置 8k×16 位 MTP 程序存储器、128 字节 EEPROM 和 896字节数据存储器。

产品描述
规格参数
尺寸图
资料下载

CSU18MX88 是一个带 24bit ADC 的 SOC，

内置 8k×16 位 MTP 程序存储器，

128 字节 EEPROM，

896字节数据存储器。

高性能的 RISC CPU
8 位 MCU
内置 8k×16Bits 的 MTP 程序存储器(烧录次数 1000 次)和 128Bytes EEPROM(烧录次数 10000 次)
896 字节数据存储器（SRAM）：需要翻页
43 条指令、8 级存储堆栈
指令周期为： ICK/4 、 ICK/8 、 ICK/16 、 ICK/32

振荡器
内置 8MHz/10.5MHz、 4MHz/5.2MHz 振荡器，Trim 之后精度为±1%，最大不超过±2%
时钟自带 LDO 稳压，可以 Bypass。
内带 3kHz WDT 振荡器， TRIM 精度为±10%。
可以外接 32768Hz 晶振作为 RTC 时钟，支持RTC 功能

外设特性
37个双向I/O口
10个内部中断
2个外部中断
16个具有唤醒功能的输入口
1路蜂鸣器
2路输入全差分24Bit Sigma-Delta型ADC
内置温度传感器
内置6路单端输入的10位ADC
具有RTC功能，可以显示年、月、日、星期、小时、分、秒信息，无闹钟功能
2路UART
波特率 115200/57600/19200/9600
1路I2C从机，支持标准模式（100k bit/s）和快速模式（400k bit/s）,支持1.8V-3.6V
1路SPI(带 Master 和 Slave)，最高通信速率500kHz
内置比较器：用来做电源电压比较和外部电压检测(即LVD功能)
支持 4*20、6*18 点阵 LCD

专用微控制器的特性
上电复位（POR）
上电复位延迟定时器（39ms）
内带低电压复位（LVR）
定时器
可编程预分频的8位的定时器
定时/计数器 1、2、3
可编程预分频的8位的分频器
看门狗定时器（3K WDT）

CMOS 技术
电压工作范围
DVDD：2.4V~3.6V
AVDD：2.4V~3.6V

低功耗特性
MCU 工作电流
正常模式(工作电压 3V，27 度)
数字部分 0.46mA@1MHzMCU 时钟(不开外设)
模拟部分 0.45mA@一般模式模拟部分 0.75mA@性能模式
休眠模式下的电流小于 0.8μA
休眠+WDT 模式下的电流小于 2μA

封装

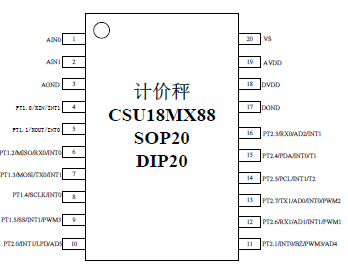

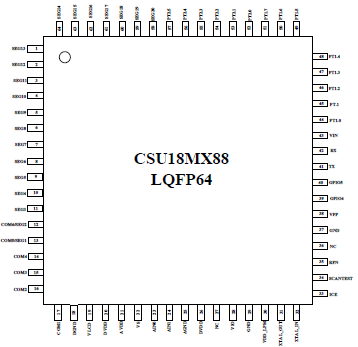

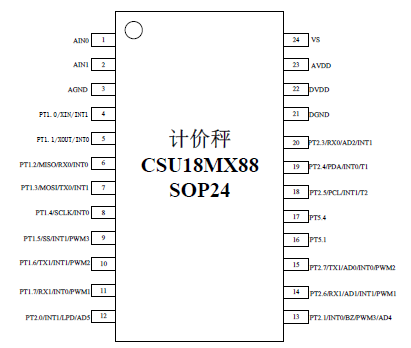

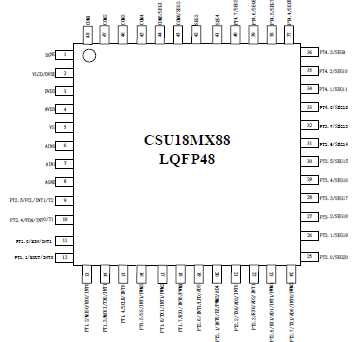

63pin-die 、 SOP20 、 SOP24 、 LQFP48 、LQFP64
