电子秤芯片--CSU18MB86

CSU18MB86 芯片是一个8 位CMOS 单芯片MCU，内置8k×16 位MTP 程序存储器、128 字节EEPROM和488 字节数据存储器，带有1 路全差分模拟信号输入的24 位ADC 和1 路单端模拟信号输入的10 位ADC，带有 LED 驱动，最大可以直接驱动56 个发光二极管。

产品描述
规格参数
尺寸图
资料下载

8 位CMOS 单芯片MCU

内置8k×16 位MTP 程序存储器

128 字节EEPROM

488 字节数据存储器

带有1 路全差分模拟信号输入的24 位ADC 和1 路单端模拟信号输入的10 位ADC

带有 LED 驱动

最大可以直接驱动56 个发光二极管

高性能的 RISC CPU
8 位单片机 MCU
内置 8k×16Bits 的 MTP 程序存储器(烧录次数不低于 1000 次)和 128Bytes EEPROM(烧录次数不低于 10000 次)
488 字节数据存储器（SRAM）：需要翻页
43 条指令、8 级存储堆栈
最快指令周期为：2MHz(默认值)、1MHz、500kHz、250kHz

振荡器
内置 16MHz 振荡器
内置 3kHz WDT 振荡器
可外接 32768Hz 晶振作为 RTC 时钟

专用微控制器的特性
上电复位（POR）
上电复位延迟定时器（39ms）
内带低电压复位（LVR）
定时器
可编程预分频的 8 位的定时器
定时/计数器
可编程预分频的 8 位的分频器
看门狗定时器（3K WDT）

外设特性
最多 15 个双向 I/O 口
7个内部中断
2 个外部中断
7个具有唤醒功能的输入口
1 路蜂鸣器
1 路输入全差分 24bit Sigma-Delta 型 ADC
内置温度传感器
内置 10 位 ADC，用来测量电池电压
具有 RTC 功能，可以显示年、月、日、星期、小时、分、秒信息，无闹钟功能
低电压检测（LVD）引脚
1路UART，波特率 19200/9600
内置比较器：用来做电源电压比较和外部电压检测(即 LVD 功能)
内置 3.8V Charge pump

功耗特性
MCU工作电流
正常模式 1.2mA@16MHz(工作电压 3V，指令周期 2MHz)
休眠模式下的电流小于 2μA

CMOS 技术
电压工作范围
DVDD 2.4V~3.6V
AVDD 2.4V~3.6V

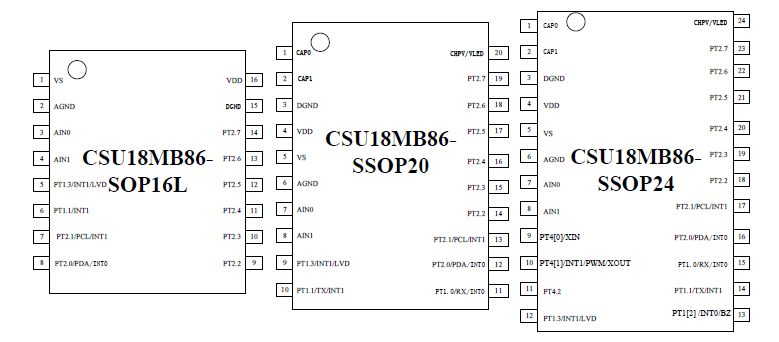

封装
SOP16L、SSOP20、SSOP24

应用场合
电子衡器
精密测量及控制系统
