电子秤芯片CSU8RP1186

CSU8RP1186 芯片是一个 8 位 CMOS 单芯片 MCU，内置4K*16 位一次性可编程（OTP）ROM，一个带有1路全差分模拟信号输入的24位ADC，低噪声放大器及 4*14 的LCD 驱动。

产品描述
规格参数
尺寸图
资料下载

CSU8RP1186 芯片是一个 8 位 CMOS 单芯片 MCU，

内置4K*16 位一次性可编程（OTP）ROM，

一个带有1路全差分模拟信号输入的24位ADC，

低噪声放大器及 4*14的LCD 驱动。

高性能的 RISC CPU
8 位单片机 MCU
内置 4K*16 位一次性可编程存储器（OTP ROM）
256 字节数据存储器（SRAM）
只有 39 条单字指令
8 级存储堆栈

振荡器
内带 16MHz 振荡器
外部 32768Hz 晶振(RTC)、4MHz~16MHz 晶振

模拟特性
模数转换器（ADC）
1 路全差分模拟输入
24 位分辨率
内部集成的可编程增益放大器
ADC 的输出速率 30Hz~3.9KHz
内带电荷泵（2.6V 2.8V 3.0V 3.2 V）
内带稳压器供传感器和调制器
内置温度传感器

专用微控制器的特性
上电复位（POR）
上电复位延迟定时器（39ms）
内带低电压复位（LVR）

外设特性
14 位双向 I/O 口
1 路蜂鸣器输出
4×14 的 LCD 驱动

时钟
可选择内部晶振或 WDT 晶振作为时钟源
可选择两种不同的 LCD 驱动波形
可选择不同的偏置电压产生方式

2 个外部中断
低电压检测（LVD）引脚（内部提供 2.4V、
2.5V、2.6V、2.7V、2.8V、3.6V 电压比较）
内置低电压烧录控制电路，最低 2.5V 可以自烧录

低功耗特性
MCU 工作电流
正常模式 500uA@500KHz(工作电压3.3V)
休眠模式下的电流小于2μA

CMOS 技术
电压工作范围
DVDD 2.4V~3.6V
AVDD 2.4V~3.6V

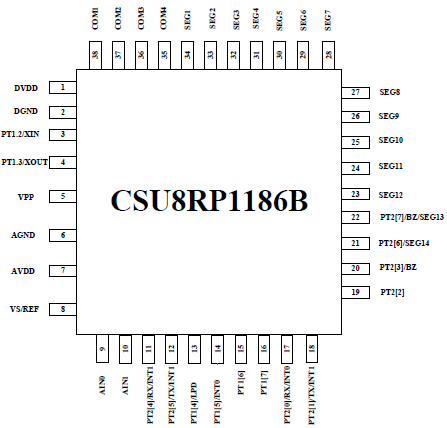

封装
38-PIN dice

应用场合
电子衡器
精密测量及控制系统
