电子秤芯片--CSU8RP1185

CSU8RP1185 芯片是一个 8 位 CMOS 单芯片 MCU，内置 2K*16 位一次性可编程（OTP）ROM，一个带有1路全差分模拟信号输入的24位ADC，低噪声放大器及4*12 的LCD驱动。

产品描述
规格参数

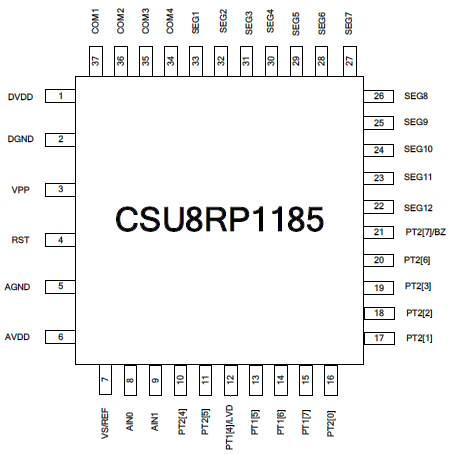

尺寸图
资料下载

CSU8RP1185 芯片是一个 8 位 CMOS 单芯片 MCU，

内置2K*16位一次性可编程（OTP）ROM，

一个带有1路全差分模拟信号输入的24位ADC，

低噪声放大器及4*12的LCD驱动。

高性能的RISC CPU
8位单片机 MCU
内置 2K*16 位一次性可编程存储器（OTP ROM）
128字节数据存储器（SRAM）
只有39条单字指令
6级存储堆栈
128Byte EEPROM

振荡器
内带4MHz振荡器

模拟特性
模数转换器（ADC）
1路全差分模拟输入
24位分辨率
内部集成的可编程增益放大器
ADC的输出速率30Hz~3.9KHz
内带电荷泵（2.6V 2.8V 3.0V 3.2 V）
内带稳压器供传感器和调制器
内置温度传感器

专用微控制器的特性
上电复位（POR）
上电复位延迟定时器（158ms）
内带低电压复位（LVR）

Timer
8位可编程预分频的8位的定时计数器
扩展型看门狗定时器（WDT）
可编程的时间范围

外设特性
12位双向I/O口
1路蜂鸣器输出
4*12 的 LCD 驱动
可选择内部晶振或WDT晶振作为时钟源
可选择两种不同的LCD驱动波形
可选择不同的偏置电压产生方式
2 个外部中断
低电压检测（LVD）引脚（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V 电压比较）
内置低电压烧录控制电路，最低2.5V可以自烧录

低功耗特性
MCU 工作电流
正常模式 500uA@500KHz (工作电压3.3V)
休眠模式下的电流小于2μA

CMOS 技术
电压工作范围
DVDD 2.4V~3.6V
AVDD 2.4V~3.6V

封装
37-PIN dice

应用场合
电子衡器
精密测量及控制系统
