电子秤芯片--CSU8RP1182

CSU1182 芯片是一个 8 位 CMOS 单芯片 MCU，内置 2.5K×16 位性可编程（OTP）ROM，一个带有 2路全差分模拟信号输入的 18 位 ADC，低噪声放大器及 4×18 的 LCD 驱动。

产品描述
规格参数

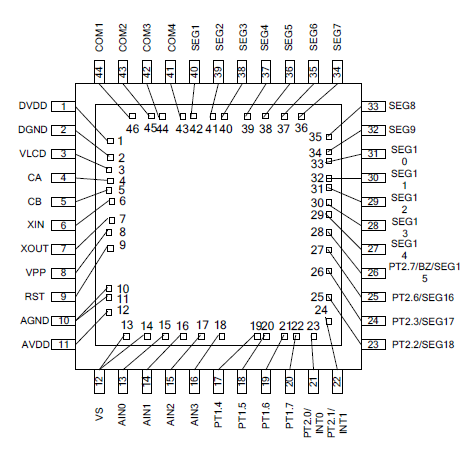

尺寸图
资料下载

CSU1182 芯片是一个 8 位 CMOS 单芯片 MCU，

内置 2.5K×16 位性可编程（OTP）ROM，

一个带有 2路全差分模拟信号输入的 18 位 ADC，

低噪声放大器及 4×18 的 LCD 驱动。

高性能的 RISC CPU
8位单片机 MCU
内置2.5K*16位一次性可编程存储器（OTP ROM）
256 字节数据存储器（SRAM）
只有 39 条单字指令
8级存储堆栈

振荡器
内带1/4MHz振荡器
外部32768Hz晶振（RTC）或4MHz~16MHz晶振

模拟特性
模数转换器（ADC）
2路模拟输入
18位分辨率，有效精度18位(PGA为8时，输出速率为32Hz)。
内部集成的可编程增益放大器能提供8、64、128、256 等不同倍率的增益。
ADC的输出速率 3.8Hz~3.9KHz
内带电荷泵（2.6V 2.8V 3.0V 3.2 V）
内带稳压器供传感器和调制器（2.3V,2.5V,2.8V,3V）

专用微控制器的特性
上电复位（POR）
上电复位延迟定时器（158ms）
内带低电压复位（LVR）

时钟
8位可编程预分频的8位的定时计数器
扩展型看门狗定时器（WDT）
可编程的时间范围

外设特性
16位双向I/O口
10位可扩展的输出端口
1路蜂鸣器输出
4×18的LCD驱动
可选择内部晶振，外部晶振，WDT晶振作为时钟源
可选择两种不同的 LCD 驱动波形
可选择不同的偏置电压产生方式
2个外部中断
低电压检测（ LVD ）引脚（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V电压比较）
内置温度传感器

低功耗特性
MCU工作电流
正常模式 1mA@1MHz 2mA@4MHz(工作电压3.3V)；
休眠模式下的电流小于3μA(打开start up bandgap和LDO以及WRT时)

CMOS 技术
电压工作范围
DVDD 2.4V~3.6V
AVDD 2.4V~3.6V

封装
46-PIN dice

应用场合
电子衡器
精密测量及控制系统
